| 产品特性计数用 | 是否进口否 |
| 产地浙江 | 加工定制否 |
| 品牌创卓 | 型号HB72 |
| 订货号HB72 | 货号00365 |
| 计数范围00000000pcs | 输入信号电压220/12V |
| 适用范围电工电气 | 是否跨境货源否 |
展开

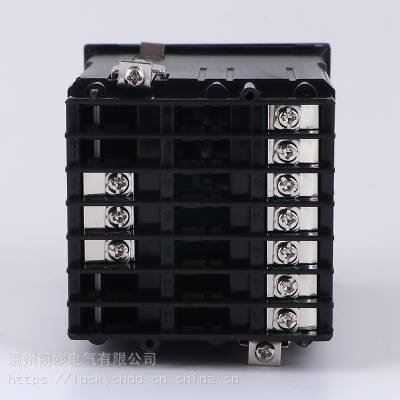

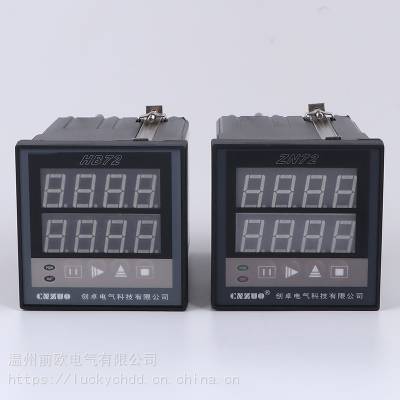

供应HB72 ZN72智能双数显计测仪 电子计数器 计米器 多功能仪表
ZN48 48*48*78
ZN72 72*72*115
可做：智能双数显 单设定时间继电器 累时器 计数器 转速表 频率计 使用。。
花一样的钱。带给您不同仪表的功能。。。非常的***。。。。。
HB72 HB48仪表主要功能
HB48 HB72系列计测器仪表内含延时、累时、频率、转速、计数等32种功能。各有多种继电器工作方式，充分满足控制现场的需要。
输入信号：开关量、电平脉冲（低电平：-30v～+0.5v；高电平：+4V～+30V）。
可外接传感器如光电对管、接近开关、霍尔传感器等，并向传感器提供DC9V或30mA直流电流。
可设定继电器动作值、倍率a、b的值，设定值、当前累时值、当前计数值掉电不丢失
二. HB72技术指标
工作电源：AC20-260V/DC20-360V，功耗小于2W
继电器触点容量：AC250V/3A；触点寿命：105 次
测量频率和计数速度：1万次/秒
工作温度：0～40℃
储存温度：-20℃～60℃
安装方式：面板卡入
数码管显示：0.56英寸（红）
外型尺寸：72×72×112（mm）（方）
开孔尺寸：68+0.5×68+0.5（mm）
三 . HB72继电器工作方式
1 通电仪表工作，达到或超过设定值时继电器吸合
2 通电仪表不工作（可通过复位键或复位端子使仪表工作），达到或超过设定值时继电器吸合
3 通电仪表工作，达到或超过设定值时继电器释放
4 通电仪表不工作（可通过复位键或复位端子使仪表工作），达到或超过设定值时继电器释放
5 通电仪表工作，达到或超过设定值时继电器吸合，再到设定的复位时间，仪表自动复位，重新开始工作
6 通电仪表不工作（可通过复位键或复位端子使仪表工作），达到或超过设定值时继电器吸合，再到设定的复位时间，仪表自动复位，重新开始工作
四、HB72产品功能编号、说明、工作范围
功能编号 功能说明 工作范围
01 单延时（正） 0.01S—99.99S
02 单延时（倒） 0.01S—99.99S
03 单延时（正） 1M—9999M
04 单延时（倒） 1M—9999M
05 单延时（正） 1S—9999S
06 单延时（倒） 1S—9999S
07 单延时（正） 1S—99M59S
08 单延时（倒） 1S—99M59S
09 单延时（正） 1M—99H59M
10 单延时（倒） 1M—99H59M
11 双延时（正） 1M—99H59M
12 双延时（倒） 1M—99H59M
13 双延时（正） 1S—99M59S
14 双延时（倒） 1S—99M59S
15 双延时（正） 1S—9999S
16 双延时（倒） 1S—9999S
17 双延时（正） 1M—9999M
18 双延时（倒） 1M—9999M
19 累时（立即复位） 0—99H59M59.99S
20 累时（8秒复位） 0—99H59M59.99S
21 累时（立即复位） 0—9999H59M59S
22 累时（8秒复位） 0—9999H59M59S
23 累时（立即复位） 0—9999D23H59M
24 累时（8秒复位） 0—9999D23H59M
25 频率 1HZ－－－－9999HZ
26 频率 1.0HZ－－－－999.9HZ
27 转速 60－－－－9999RPM
28 频率/转速(通用) 1—9999
29 可逆计数 1—9999
30 可逆计数 1—9999
31 可逆计数 0—99999999
32 可逆计数 0—99999999
五、HB72其他尺寸产品：HB48(48×48×82) HB86(48×96) HB96(96×96) ZN48 ZN86 ZN96
DHC3J 系列————————超小型自带电源电子计数器
***为通用的廉价电子计数器
DIN 48×24mm标准面板尺寸，可扩展成50X60mm
内部自带长寿命锂电池，不需外部电源
6位或8位LCD显示
可输入接点信号, 电压信号及市电作为计数信号
无机械磨损,寿命长, 可替代电磁式计数器
符合的标准：Q/WDH 02-2003、GB14048.5-2001、IEC60947-5-1:1997
显示方式： LCD (液晶显示)
复位方式： 外部端子，面板按钮/复位 外部端子复位
计数速度 10次/秒 200次/秒 10次/秒 200次/秒 10次/秒 10次/秒 10次/秒 200次/秒 10次/秒 200次/秒
型 号 DHC3J-6L DHC3J-6H DHC3J-6VL DHC3J-6VH DHC3J-6AL DHC3J-8AL DHC3J-8L DHC3J-8H DHC3J-8VL DHC3J-8VH
电 源 内部电源
电池寿命 约10年 （25℃）
接点接通电阻 ≤10KΩ(计数/时ON)
计数范围 0～999999/99999999
接点断开***小电阻 ≥500KΩ(计数/时OFF)
输入残余电压 0.5V
***小计数信号
DHC3J-L 50mS (10次/秒)
DHC3J-H 2.5mS (200次/秒)
复位***小脉宽 ≥0.2秒
直流电压输入 L:0～2V H:4～30V (H有效)
重 量 约60g
开孔尺寸 22.2×45mm
外形尺寸 24（高）×48（宽）×50（长）mm
输入阻抗 ≥4.7KΩ
工作环境温度 -5～+40℃（但不结冰）
交流电压输入 AC/DC110～240V输入
储存温度 -25～+55℃（但不结冰）
安装方式 面板式
工作环境湿度 35～85%RH
绝缘阻抗 100MΩ（DC500V）
耐 压 AC2000V 50/60Hz 1分钟
抗 干 扰 IEC61000-4标准,等级3
振 动
抗振动：10-55Hz（ 周期1分钟）振幅0.75mm, X Y Z 各方向1小时
误动作：10-55Hz 周期1分钟振幅0.5mm, X Y Z 各方向10分钟
冲 击
抗冲击：30G X ,Y, Z各3次
误动作：10G X ,Y ,Z各3次
